LOOK~此款煤礦用TP型盤式制動器的使用環境及范圍，它既能適用于煤礦井下潮濕作業環境，滿足負壓下瓦斯管路抽放要求，也能用于井上泵站管道安裝需求。
礦用制動裝置的安裝要求
1、盤式制動器的油管、盤形閘油缸及油道、活塞等應潔凈，表面不得存在碰傷等。
2、檢查閘盤端面偏擺量，其值不得大于實質圖紙要求。
3、同一個盤式制動器的支座兩側面與制動盤的制動面距離的偏差H不得大于0.5mm，制動器支座兩側面與制動盤的制動面不平行度不得大于0.2mm
4、各盤式制動器的制動油缸對稱中心線平面與主軸軸線應在同一水平面內，其偏差2不得大于3毫米。
5、在閘瓦與制動盤全接觸的情況下，實際的平均摩擦半徑R實不得小于設計的平均摩擦半徑R。

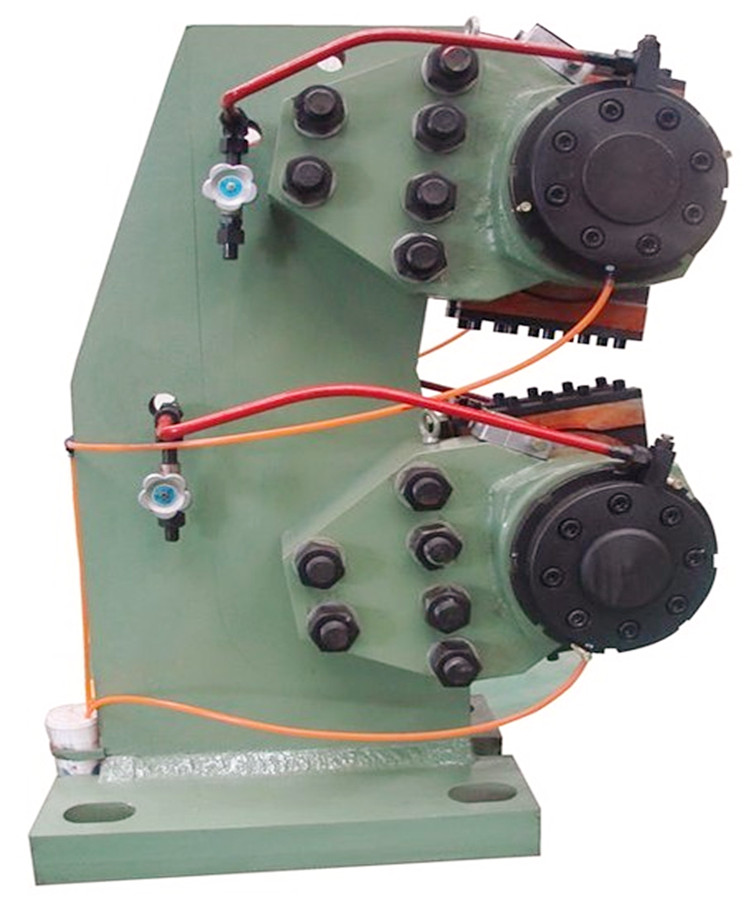

TP型盤式制動器的結構
盤式制動器有制動塊、壓板、螺釘、彈簧墊圈、滑套、蝶形彈簧、接頭、組合密封墊、支架、調節套、油缸、油缸蓋、蓋、放氣螺栓、放氣螺釘、O型密封圈、Y型密封圈、螺塞、壓環、活塞、套筒、連接螺釘、鍵及其它副件、標件等組成。
制動器的規格參數
活塞有效面積cm2 78.84 113 150.13 138.1 137 150.13
大閘瓦比壓N/ cm2 71.23 80 84 80 84 106
設計摩擦系數 0.35 0.35
允許高摩擦溫度℃ 210 210 210 210 210 210煤礦用盤式制動器出廠時會配帶相關的使用說明書、出廠合格證及驗收時所需要的技術資料等，產品到礦上后期若在使用方面有不解之處，可隨時咨詢廠家售后。
